防腐型磁性(翻板)浮子液位計選型要求
發表時間：2018-11-21 03:41:22 ??點擊次數：2221? 技術支持：150-5269-2011
一、防腐型磁性浮子液位計概述
防腐型磁性浮子液位計適用于腐蝕性介質且工作溫度又較高場合的液位測量，采用先進的不銹鋼內襯聚四氟乙烯拉伸翻邊新工藝，結構可靠，使用壽命長。是氫氟酸等強腐蝕性介質液位測量的**選擇。防腐型磁性浮子液位計適用于無機類腐蝕性液體的測量,由于采用進口高強度可與金屬接近,尤其是PPR 獨特的保溫性,合該產品適用于室外水箱液位測量,遇冬季內部不會結冰.但不如襯PTFE型耐溫及耐壓性能好，溫度及壓力較低時選用此產品性價比較高。用戶可根據工程需要，配合遠傳變送器使用，可實現就地數字顯示，以及輸出4~20mA的標準遠傳電信號，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用，對液位監控報警或?qū)M液出液設備進行控制
二、防腐型磁性浮子液位計基本參數
測量范圍：（200-5000）mm，超長可特殊訂做。
準 確 度：10mm
介質溫度：≤250℃
工作壓力：≤4.0MPa
介質密度：≥0.6g/cm3
介質粘度：≤0.4Pa•S
連接法蘭：GB9119-2000標準，也可根據客戶實際要求訂做。

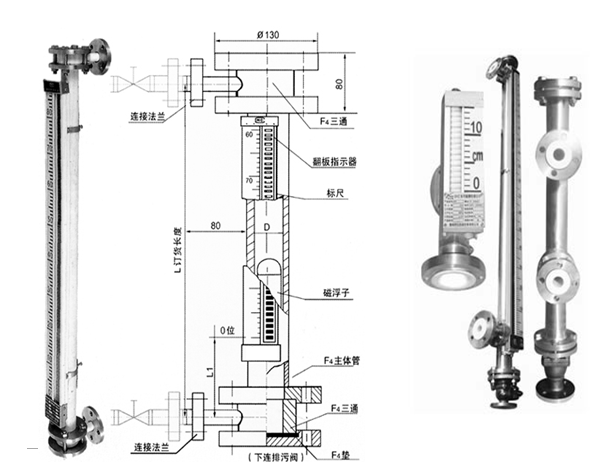

注：當液位計安裝受環境影響，空間位置L1≤300mm，訂貨時應明確提出。
不銹鋼內襯四氟防腐型磁翻板液位計采用不銹鋼本體內襯聚丙烯（PP）和聚四氟乙烯（PTFE）工藝，有很高的結構強度和耐腐蝕性，可適用于鹽酸等酸性液體、堿性液體和有機溶劑。但不適合濃縮硝酸、含氯溶劑、芳香劑、脂肪族等介質液體的測量。側裝式內襯防腐磁翻板液位計有不銹鋼主體內襯聚四氟乙烯（PTFE）和不銹鋼內襯聚丙烯（PP）兩種，適合腐蝕性介質的測量。
防腐型液位計的**顯著特點是液體介質與指示器隔離，所以在任何情況下都可靠、耐用、而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限*位報警、控制或聯鎖，配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位、界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。適用于腐蝕性介質且工作溫度又較高場合的液位測量，結構可靠，使用壽命長。是氫氟酸等強腐蝕性介質液位測量的**選擇。為客戶量身定制，對溫度和壓力要求不高的可以使用本公司的PP材質的液位計。
不銹鋼內襯四氟防腐型磁翻板液位計采用不銹鋼本體內襯聚丙烯（PP）和聚四氟乙烯（PTFE）工藝，有很高的結構強度和耐腐蝕性，可適用于鹽酸等酸性液體、堿性液體和有機溶劑。但不適合濃縮硝酸、含氯溶劑、芳香劑、脂肪族等介質液體的測量。側裝式內襯防腐磁翻板液位計有不銹鋼主體內襯聚四氟乙烯（PTFE）和不銹鋼內襯聚丙烯（PP）兩種，適合腐蝕性介質的測量。
側裝式內襯型磁翻板液位計（PTFE）適用于腐蝕性介質且工作溫度又較高場合的液位測量，采用先進的不銹鋼內襯聚四氟乙烯拉伸翻邊新工藝，結構可靠，使用壽命長。是氫氟酸等強腐蝕性介質液位測量的**選擇。
側裝式內襯型磁翻板液位計（PP）適用于鹽酸、稀硫酸等無機類腐蝕性液體的測量,由于采用進口高強度可與金屬接近,尤其是PPR 獨特的保溫性,合該產品適用于室外水箱液位測量,遇冬季內部不會結冰.但不如襯PTFE型耐溫及耐壓性能好，溫度及壓力較低時選用此產品性價比較高。用戶可根據工程需要，配合遠傳變送器使用，可實現就地數字顯示，以及輸出4~20mA的標準遠傳電信號，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用，對液位監控報警或?qū)M液出液設備進行控制。
防腐型磁翻板液位計安裝與維護
基本技術參數
側裝式內襯型磁翻板液位計（PP）適用于鹽酸、稀硫酸等無機類腐蝕性液體的測量,由于采用進口高強度可與金屬接近,尤其是PPR 獨特的保溫性,合該產品適用于室外水箱液位測量,遇冬季內部不會結冰.但不如襯PTFE型耐溫及耐壓性能好，溫度及壓力較低時選用此產品性價比較高。用戶可根據工程需要，配合遠傳變送器使用，可實現就地數字顯示，以及輸出4~20mA的標準遠傳電信號，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用，對液位監控報警或?qū)M液出液設備進行控制。
防腐型磁翻板液位計特點：
1 以浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。
2、配上下限開關輸出，可實現遠距報警，限位控制。
3、配變送器可實現液位遠距報指示，檢測與控制。
防腐型磁翻板液位計安裝與維護
1、液位計安裝須垂直，以保證浮球組件在主體管內上下運動自如。
2、液位計主體周圍不容許有導磁體靠近否則直接影響液位計正確工作。
3、液位計安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。
4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。
基本技術參數
1、測量范圍：300～4000㎜（超過5000mm時可特殊訂制）
2、顯示精度：±10mm；
3、工作壓力：PP：常壓
4、介質溫度：PP：-20～70℃；
5、介質密度：≥.0.5g/cm3；
6、介質粘度： ≤0.4Pa·S；
7、過程連接：DN2025/50/80/150 PN1.0 （執行標準HG20592~20635-97），如需其它標準可按客戶要求制造。
8、接液材質：/PP等等
9、浮子材質：316L、PVC/UPVC/CPVC/PP、PTFE、鈦等。
防腐型磁翻板液位計產品咨詢、選型、報價， 商務熱線：15052692011
磁翻板液位計規格型號：
|
系 列 型 號 UHZ-500 |
結構特點 | 接液材質 |
測量范圍 (mm) |
適用介質條件 | 法蘭連接 | 重量 | |||||
|
溫度 (℃) |
壓力 (Mpa) |
密度 g/cm3 |
粘度 (Pa.s) |
DN | PN |
基本 重量 |
加長 基本 重量 |
||||
| C10 | 標準型 |
1Cr18Ni 9Ti0Cr18Ni9 (304) |
300- 8000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.04 | 25 |
1.0 1.6 |
6 | 5 |
| C11 | 高壓型 |
300- 8000 |
-20 +150 |
2.45-9.6 | 0.5-2 | ≤0.04 | 25 |
2.5 4.0 |
6 | 6 | |
| C12 |
高溫型 高壓型 |
300- 8000 |
-20 +350 |
2.45-9.6 | 0.5-2 | ≤0.04 | 25 |
6.3 1.0 |
6 | 6 | |
| C13 |
低溫型號 (防霜型) |
300- 3500 |
>-40 | 0-2.45 | 0.5-2 | ≤0.04 | 25 |
1.6 2.5 |
6 | 7.5 | |
| C14 |
液氨、液 化石油氣 專用型 |
300- 15000 |
-20 +150 |
0-2.45 | 0.45-0.7 | ≤0.05 | 25 | 2.5 | 6.5 | 6 | |
| C15 | 耐腐型 |
00Cr17Ni14Mo2 (316L) |
300- 8000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 5 |
| C16 |
防腐型（ PP外層玻 璃鋼） |
PP |
300- 5000 |
20 +100 |
0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C17 |
防腐型（ PVC 外層 玻 璃鋼） |
U-PVC |
300- 5000 |
20 +60 |
0-0.5 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C18 | 防腐型 | ABS |
300- 5000 |
-20 +120 |
0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.0 | 3 | 3 |
| C19 |
防腐型（ 不銹鋼內 襯PP） |
PP |
300- 15000 |
-20 +100 |
0-1.0 | 0.5-2 | ≤0.04 | 25 | 1.6 | 4 | 5 |
| C20 | 防腐型 | PE |
300- 5000 |
20 +40 |
0-0.6 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 7 |
| C21 |
蒸氣夾套 加熱型 |
1Cr18Ni9Ti |
300- 15000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 8 |
| C22 |
高粘度 介質型 |
0Cr18Ni9 (304) |
300- 15000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 5 |
| C23 |
食品專 用型 |
1Cr18Ni9Ti |
300- 15000 |
-20 +150 |
0-1.6 | 0.5-2 | ≤0.05 | 50 | 1.6 | 7 | 5 |
| 500C | 配套儀表及附件內容 | |||||||||||
| O | 盲板法蘭，不配排污閥 | |||||||||||
| L | 液位計底部配排污閥 | |||||||||||
| O | 無液位報警開關 | |||||||||||
| H | 高位報警開關AK-3型，有記憶功能，故障不排除，信號不消除 | |||||||||||
| L | 低位報警開關AK-4型，有記憶功能，故障不排除，信號不消除 | |||||||||||
| B | 高位、低位報警開關全配，有記憶功能AK-3型和AK-4型 | |||||||||||
| G | 高位報警開關，區域型報警AK-1型 |
附DF-1型轉換言放大器壹臺 |
||||||||||
| D | 低位報警開關，區域型報警AK-1型 | |||||||||||
| Q | 高位、低位報警開關全配，區域型報警AK-1型貳臺 | |||||||||||
| S | 高位和低位一體化型報警開關，區域型報警AK-2型 | |||||||||||
| O | 無液位控制開關 | |||||||||||
| H | 上限控制開關，單點干簧CK-1型 | |||||||||||
| L | 下限控制開關，單點干簧CK-1型 | |||||||||||
| B | 上限、下限控制開關全配，單點干簧CK-1型貳付 | |||||||||||
| W | 上限、下限控制開關一體化，雙點干簧CK-2型 | |||||||||||
| T | 上限控制開關，霍爾型傳感器CK-3型 | |||||||||||
| L | 下限控制開關，霍爾型傳感器CK-4型 | |||||||||||
| E | 上限、下限控制開關全配，霍爾型傳感器CK-3型貳付 | |||||||||||
| C | 上限、下限控制開關一體化，霍爾型傳感器CK-4型 | |||||||||||
| O | 無遠傳變送器裝置 | |||||||||||
| R | 配LB型捆綁式變送器，輸出二線制4-20mADC | |||||||||||
| S | 靜壓式遠傳變送器，（URS-100）輸出二線制4-20mADC | |||||||||||
| O | 普通防水型 | |||||||||||
| B | 本質安全型ibⅡCT4，可配齊納安全柵或IS4041-Ex隔離柵 | |||||||||||
| Bd | 隔爆型dⅡCT4 | |||||||||||
| O | 不配遠傳顯示儀表 | |||||||||||
| A | 數字、光柱顯示調節報警儀 XGTH-510（豎式） | |||||||||||
| B | 數字、光柱顯示調節報警儀 XGTA-810（橫式） | |||||||||||
| C | 數字顯示調節報警儀 XMTA-810（橫式） | |||||||||||
| E | 雙光柱液位顯示儀 XGH-202（豎式） | |||||||||||
| D | 智能型液位/容量（重量）顯示調節儀XMT-620（橫式） | |||||||||||
| 測量范圍 | ||||||||||||
| 介質密度(g/cm3) | ||||||||||||
| - | D | 開口常壓容器 | ||||||||||
| □ | 工作壓力(MPa) | |||||||||||
