一、液位自動控制裝置設計起因

別古莊采油作業區安一站，隸屬華北油田公司*四采油廠。2013 年，因斷塊整體再次開發，來液量急速上漲，緩沖罐處理液量由年初的40 余噸，急速上漲到100 噸左右，來液不平穩，造成20 立方米的緩沖罐液位控制異常困難。操作人員要不分晝夜隨時監測液位值、調節出口閥門開度，使液位保持在安全范圍內， 稍有疏忽就會造成冒罐或抽空，存在很大的安全隱患。為解決這一問題，由作業區技術人員設計并安裝了緩沖罐液位自動控制裝置。



　　二、裝置設計過程

　　1.任務。經調查，原工作方式為操作員工通過隨時監測液位，人工及時調整緩沖罐出口閥門開度，使液位保持在安全范圍內，需設計并制作的是一套液位監測及自動控制裝置。

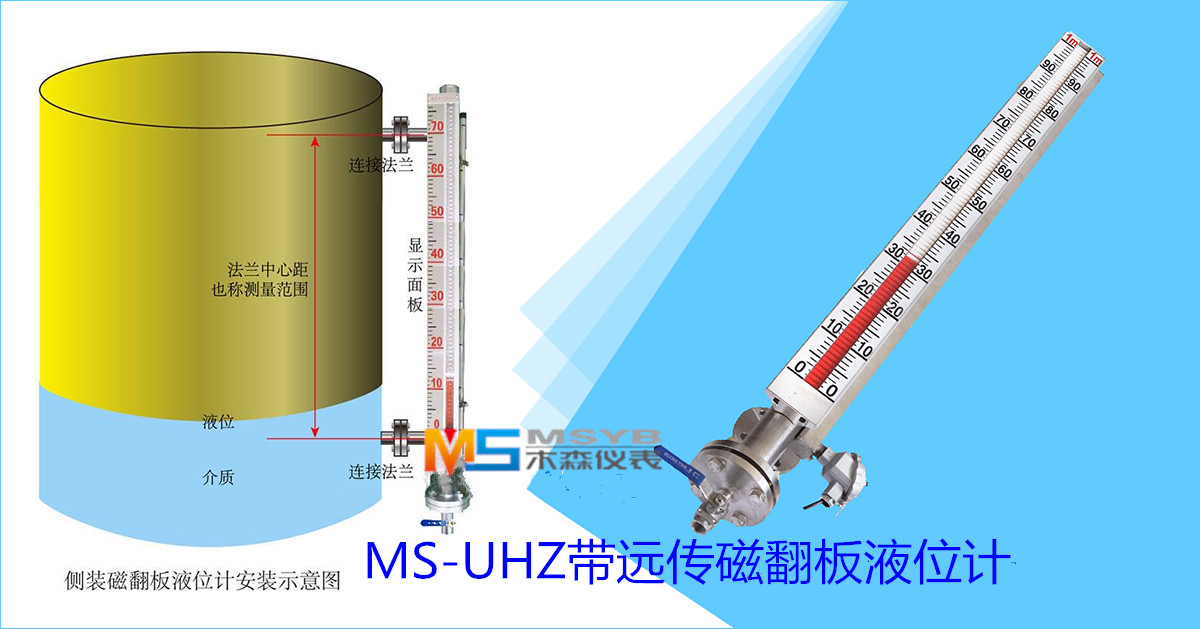

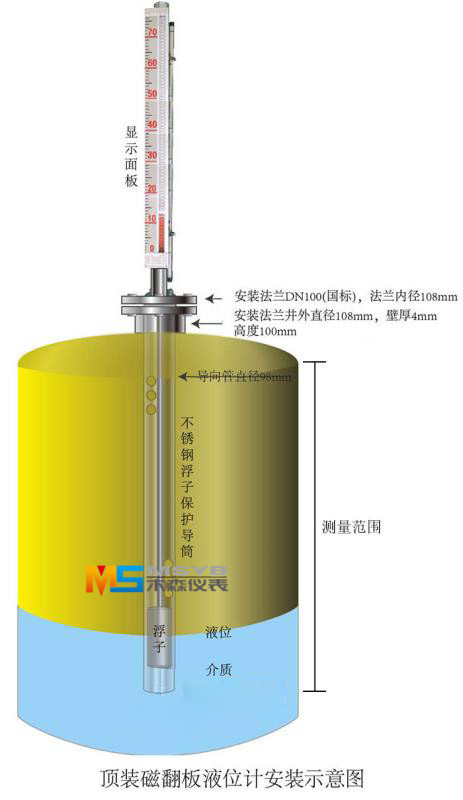

　　2.現狀調查。緩沖罐液位采集為值班室顯示與現場顯示相結合，配備有磁翻板液位計一臺，可在外輸泵房內顯示液位。另有差壓變送器一臺，輸出4 mA～20 mA 標準信號，供電24 V，使用二次儀表在值班室進行顯示，另

　　3.設計要求。（1）現場儀表能使用的不進行購置更新，在目前可用儀表基礎上構建，**程度控制成本。（2）可在值班室實時顯示緩沖罐液位，并能進行高、低液位報警的聲音警示。（3）可自動調節緩沖罐液位，使其保持在安全范圍內。（4）當裝置內設備故障時，裝置能**限度減少設備故障對的影響。

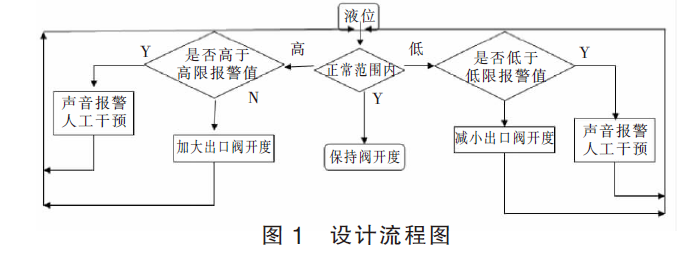

　　4.設計流程圖（見圖1）。

8.緩沖罐液位自動控制系統的實施。

（1）在泵房外將需增加的流程管線進行預制， 減少泵房內工藝管線更改時間，緩沖罐出口安裝電動調節閥，留好旁通以備檢修、停電等異常情況下使用。

（2）為磁翻板液位計安裝液位變送器，作為冗余裝置，在差壓變送器故障時可以做備用信號輸入，實現控制信號輸入的雙保險。

（3）220 V 供電在泵房內取電，24 V 供電從值班室布線，所有線纜穿管，兩端用防爆泥堵死，做好防爆工作。

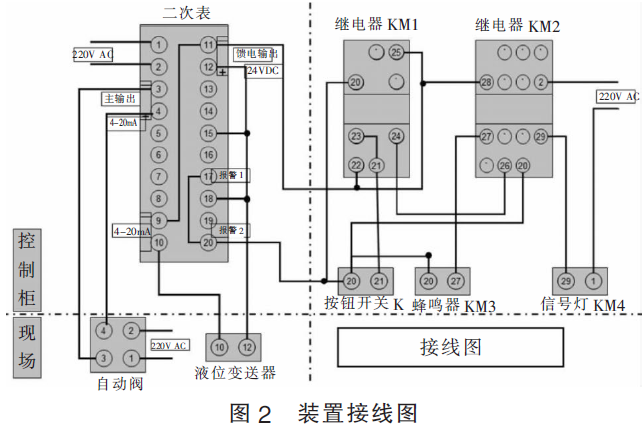

（4）按照接線圖布置儀表箱及現場布線。

（5）對該系統的液位監測、報警、參數整定等部分進行測試、觀察，運行穩定后投用。



　　三、緩沖罐液位自動控制系統應用

　　1.安一站應用。員工根據來液的情況變化，在數字儀表上改變保持液位值和上、下限報警值，對整個裝置重新整定，液位獲得穩定控制。

2.擴展應用。作業區單井拉油點京57 井，油井間出嚴重，出液不勻，日液量7~17 方波動。應用該裝置，分離器液位獲得有效控制，實現了花小錢，辦大事。



　　四、結論

　　該系統應用于老油田，可有效實現緩沖罐壓力、溫度、流量、液位等的自控，解決后續配套系統無法跟進時，緩沖罐液位的安全及管理問題。對處于后期開發、自動化水平整體較低的老油田，廣泛使用該裝置，具有一定的推廣、借鑒作用。
