單法蘭液位變送器

產品概述
MS3351智能法蘭安裝液位變送器用于測量含有固體和沉淀性液體的液位和密度，然后轉換為4～20mA DC信號輸出。MS3351智能法蘭安裝液位變送器也可與HART手操器相互通訊，通過它進行設定、監控。

性能規格

（零基準校驗范圍，參考條件下，硅油充液，316L不銹鋼隔離膜片）

參考精度	±0.075%校驗量程
穩定性	±0.1%URL（6個月）
環境溫度影響	零點誤差	±0.2%URL/56℃
	總體誤差	±（0.2%URL+0.18%校驗量程）/56℃
振動影響	在任意軸向上，200Hz下震動影響為±0.5%URL/g
電源影響	＜±0.5%輸出量程/伏特
負載影響	沒有負載影響，除非電源電壓有變化
電磁干擾/射頻干擾（EMI/RFI影響）	由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程
安裝位置影響	液位膜片垂直安裝時，零點漂移至多為±0.25kPa；液位膜片水平安裝時，零點漂移至多為1.25 kPa加上伸出部分的身處長度。所有的零點漂移都可修正掉，量程無影響

功能規格

測量范圍

見訂購指南

零點與量程

可用本機量程和零點按鈕調整或用HART手操器遠程調整

零點正、負遷移

零點正遷移時，量程上限須　≤+URL；零點負遷移時，量程下限須≥-URL。（校驗量程須大于或等于zui小量程）

輸出信號

4～20mA DC，用戶可選擇線性或平方根輸出，數字過程變量疊加在4～20mA DC信號上，可共采用HART協議的上位機使用

阻尼時間常數

阻尼時間常數可調，以0.1秒遞增，由zui小至16.0秒

環境溫度上限

不帶液晶表頭

-40～85℃

帶液晶表頭

-30～60℃

過程溫度上限

低壓側

充硅油

-40～104℃

充惰性液

-18～85℃

高壓側

普通硅油

-40～104℃

高溫硅油

15～315℃

氟油

-45～205℃

惰性液

-18～177℃

貯存溫度上限

不帶液晶表頭

-46～110℃

帶液晶表頭

-40～70℃

環境濕度

0-100%相對濕度

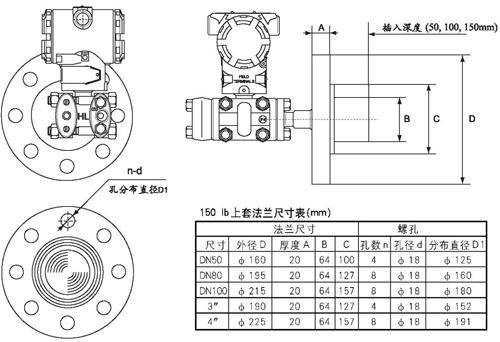

液位法蘭額定壓力上限

標準	等級（Ib）	碳鋼	不銹鋼
ANSI	150	196 MPa	190 MPa
ANSI	300	510 MPa	496 MPa

安裝

電源及負載條件
HART通訊	通訊要求	要求有一個zui小250Ω電阻
HART通訊	通訊距離

物理規格

接液部分材質	接液膜片	316L不銹鋼、哈氏合金C-276、蒙乃爾或鉭（每種型號可選材料參見訂購指南）
接液部分材質	膜盒墊圈和過程接頭墊圈	氟橡膠等其他材料
非接液部分材質	螺栓	不銹鋼
	電子外殼	低銅合金鋁，符合NEMA 4X
	表蓋O型圈	丁腈橡膠
	銘牌和位號牌	不銹鋼
	填充液	硅油或惰性液
連接	參見訂購指南確定過程接口
